Temperaturmessung

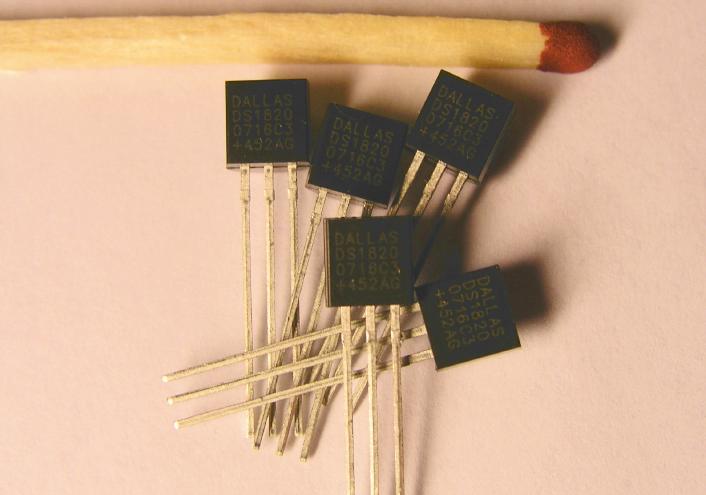

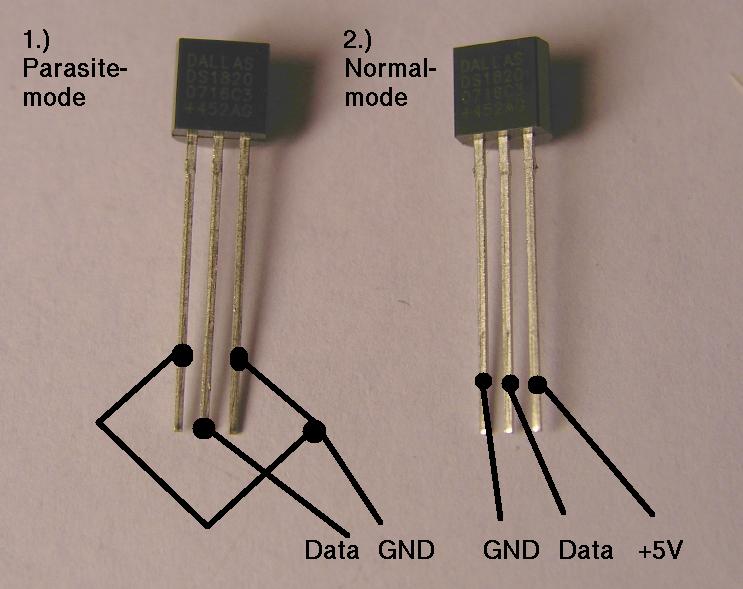

Um die Messung der Temperatur über das Fox Board zu ermöglichen, wurden kleine 1-Wire Parasite-Power Digital Thermometer DS18S20 der Firma Maxim Integrated Products / Dallas Semiconductor eingesetzt. Der 1-Wire- oder auch Eindraht-Bus stellt eine serielle Schnittstelle bestehend aus einer Daten- und einer Masseleitung dar. Wird die Datenleitung auch zur Stromversorgung der 1-Wire-Elemente genutzt, ist das Eindrahtbauteil im parasitären Modus (parasite mode) angeschlossen. Eine separate Stromversorgung über ein weiteres Kabel ist möglich.

An einen 1-Wire-Bus können (parallel) viele verschiedene 1-Wire-Elemente angeschlossen werden. Das einzelne Bauteil in dem Bus verfügt über eine eindeutige und herstellerseitig vergebene Identifikationsnummer und kann über diese Nummer individuell angesprochen werden.

Der Anschluss eines DS1820 Thermometerbausteins unter Linux ist recht einfach: über einen 1-Wire-USB Adapter, den DS9490R kann ein DS1820-Thermometer, genauso wie jedes andere beliebige 1-Wire-Bauteil, mittels eines RJ-11 Steckers (an fast jedem Telephon zu finden, einfach abschneiden...) verbunden werden. Auf der Rechnerseite muss dann noch ein wenig Software installiert werden, schon kann die Temperaturmessung beginnen.

Um mit 1-Wire unter Linux einfach arbeiten zu können, wurde das owfs-Projekt (owfs = 1-Wire Filesystem) ins Leben gerufen. Über owfs kann auf die einzelnen DS-Sensoren und Aktoren wie auf die Dateien eines Filesystems zugegriffen werden. Die Seiten des owfs sind sehr hilfreich. Für das Fox Board gibt es eine owfs-Portierung auf der Seite von Christian Magnusson.
